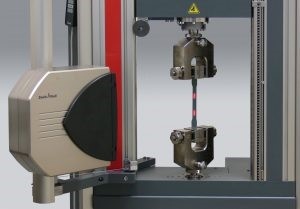

Относительные остаточные деформации после растяжения образца ТЭП или изделия из ТЭП зачастую являются определяющим фактором при выборе материала. Не смотря на то, что такие изделия из термоэластопласта как ковры автомобилей, детские игрушки, медицинские изделия, уплотнители, работают в основном на сжатие, многие технологи и потребители изделий все равно их «тянут», чтобы оценить «резиноподоность» материала.
Относительные остаточные деформации после растяжения определяются как отношение увеличения длины образца после растяжения к первоначальной длине до растяжения в %.
Относительные остаточные деформации после растяжения ТЭП зависят от твердости материала и как следствие количество пластика в составе ТЭП. ТЭП разных производителей с одной и той же твердостью может также иметь разные остаточные деформации после растяжения. Некачественные марки ТЭП имеют в составе крайне мало каучука, что превращает материал из резинки в «мягкую тряпку».
Сравнивая ТЭП с резиной после растяжения, часто получают результат не в пользу ТЭП. ТЭП тянется в 7-10 раз до разрыва, а резина в 2-3 раза. При равноценном сравнении, например, одновременном растяжении на одно и тоже удлинение в 200-300% резины и ТЭП, восстановление обоих материалов равнозначно. Наиболее часто используемые на рынке марки ТЭП с твердостью 55-70 Шор А имеют относительные остаточные растяжения после разрыва 80-150%.
Производимые нами марки LCS имеют относительные остаточные растяжения после разрыва всего 30-35%.
